Les jumelles

Observer le ciel à très faible grossissement avec beaucoup de champ, avec un matériel léger cest le bonheur, en principe c'est abordable financièrement.

C' est l" instrument d' optique indispensable aux amoureux de la nature, en particulier aux astronomes.

Quelles jumelles pour quelles utilisations ? Faisons connaissance. Il existe deux grands types de jumelles, les prismes en toit et les prismes de "PORRO" Les jumelles droites ou prismes en toit et les jumelles en "Z" ou prismes de PORRO. (Pour en savoir plus) Les inscriptions: 1er chiffre, par exemple 7 c'est le grossissement, ces jumelles grossisent 7 fois ou rapproche de 7 fois 2ème chiffre, 50 c' est le diamètre de l' objectif 3ème chiffre, 124/1OOO m, c' est le champ m ou degré 7° - (une formule permet le calcul du champ en degré 124 / 17,5 = 7,08). A partir du Grossissement et du Diamètre ont peut calculer la luminosité et le diamètre de la pupille de sortie = diamètre / grossissement et l' indice crépusculaire = √²(diamètre de la lentille x facteur de grossissement)

Attention le traitement des verres et prismes est primordiale, c' est ce qui caractérise les meilleures jumelles, mais les prix s' envolent ...

Mes jumelles

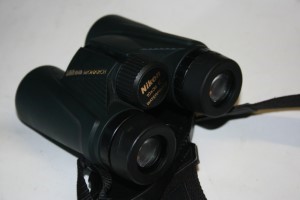

Nikon 10x36

Jumelles pour l' astronomie ? Magnitude limite théorique selon la formule m = 5 log D + 2,1 = 9,8. Jumelles très légères, parfaites pour les observations en randonnée. le poids, le grossisement sont idéaux.

L' utilisation en astronomie est assez confortable sur les gros objets (objectifs de 36 mm - magnitude inférieur à 10). Lors de mes randonnées en montagne ou haute montagne, c'est Top !.

Au refuge de la Pra (Belledonne - 2100 m) octobre 2011, galaxie d' Andromède et différents objets Messier. ou dans mes escapades aux Ecrins, ou Mont-Blanc à plus de 3000 m c'est royal.

Données du site Nikon

1. Grossissement: 10 fois
2. Diamètre d'objectif 36 mm
3. Champ angulaire réel 6 degrés
4. Champ angulaire apparent 55.3 degrés
5. Champ linéaire perçu à 1 000 m 105 m
6. Pupille de sortie 3.6mm
7. Luminosité relative: 13
8. Dégagement oculaire 15 mm
9. Distance minimale de mise au point 2.5 m
10. Réglage de l'écart interpupillaire 56-72 mm
11. Poids 575g
12. Longueur 122 mm
13. Largeur 129 mm
14. Prisme en toit

CANON 8x42

J' avais envie de jumelles de bonne qualité. J' ai trouvé ce modèle au Canada. Paquet "vérifié" par les douanes francaises = taxes et destruction ( décalage d'un prisme et oculaire forcé ) Ca m' apprendras !

La jumelle était en état d' après le vendeur. Aucun recours contre les douanes.

Quand c' est foutu, il faut scier ... Dans mon malheur, un point positif . Je vais scier la jumelle et obtenir une demi jumelle réglable. Le reste: un objectif de très bonne qualité, deux prismes et un oculaire sont dans la boite à malice en attente d' utilisation, probablement comme chercheur ? Le support très pratique a été volé (Surement à Chamrousse lors d' une expo de matériel astronomie). Je vais en racheter un, car tenu à la main - c'est très pratique.Magnitude limite théorique selon la formule m = 5 log D + 2,1 = 10,2

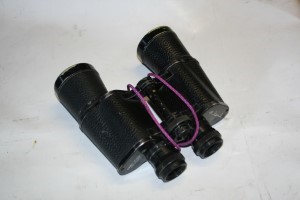

7x50 - Russes

Mes vieilles jumelles russes, sont lourdes, costaudes, indestructibles... Du Russe quoi ...! Mais attention le Russe de la guerre froide. Parfaites pour l' astronomie, pupilles de sorties de 7, extrèmement lumineuses ! J' ai débuté avec ces jumelles l' observation de la lune et des premiers objets MESSIER Magnitude limite théorique selon la formule m = 5 log D + 2,1 = 10,5.

10x50 - LIDL

Pas cher et une assez bonne qualité

15x70 - Chinoises

Pas trop lourdes et très pratique pour repérer les comètes. Prismes BaK-4.

Magnitude limite 11.2

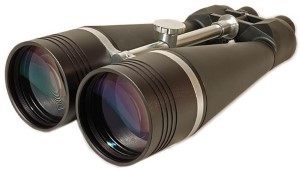

25x100 TS

Ces jumelles ont été achetées en 2009 chez TS. La boite est livrée.

c' est un peu gros et lourd (5 kg) à bout de bras, mais parfait pour l' astronomie. Mais le réglage individuel des oculaires est un problème, pour une utilisation avec du public.

Les meilleurs souvenirs en montagne avec ces jumelles ? c'est les galaxies de la grande ourse à Chamrousse, c'est M31 et la totalité des dentelles du cygne à Valdrome. c' est quelques objets MESSIER connus de tous, mais grandioses à 25 fois, avec un champ parfait. Attention c'est un grossissement de 25 fois ! Ce qui exclut des objets visibles à plus fort grossissement. j' utilisais le pied photo Manfrotto qui est bien pratique avec une tête vidéo... Mais le problème c' est la vision au zénith. Avec le nouveau support c' est un peu moins compliqué.

CROA du 2 avril 2011 - Chamrousse plateau de l' Arselle 1600m, au début ciel très engageant, arrivé de voiles nuageux vers 22H30, fin à 0H00. Ciel très noir.

• M42 Nébuleuse magnitude 4 connu de tous - splendide au 25 x100.
• M43 nébuleuse bien visible.
• M78 Nébuleuse diffuse au dessus de M42.
• M50 Amas ouvert facile magnitude 5,9.
• M46 A gauche du grand chien. Amas ouvert magnitude 6.
• M47 Amas ouvert a droite M46. Magnitude 5,2.
• M41 Amas ouvert en dessous de l' étoile Sirius du grand chien.
• M93 Amas ouvert magnitude 6.
• M45 Amas ouvert ultra facile de magnitude 1,6. Magnifique aux jumelles.
• M44 Amas ouvert facile de magnitude 3,7.
• M67 Amas ouvert magnitude 6,1.
• M65 Galaxie spirale de magnitude 9,3.
• M66 Galaxie spirale de forte magnitude 8,9.
• M105 Galaxie elliptique (très difficile) magnitude 9,3.
• M95 Galaxie spirale magnitude 9,7 ( très difficile).
• M96 Galaxie spirale (difficile) flou de magnitude 9,2.
• M13 Amas globulaire ultra connu.
• M92 Amas globulaire.
• M81 Galaxie spirale facile.
• M82 Galaxie irrégulière de la grande ourse. Facile.
• M68 Amas globulaire. En dessous du Corbeau.
• M104 Galaxie du sombrero - flou sans forme distincte.

Jumelles	10X36	8X42	7X50	10X50	15X70	25X100
P/S	3,6	5,25	7,14	5	4,66	4
Luminosité	13	27	51	25	22	16
Astro	non	oui	oui	oui	oui	oui

La magnitude limite n' est pas indiquée, trop de paramètres en jeu ( Taille et nature de l' objet, qualité de l' optique, traitement, prisme etc.)

Les supports de jumelles

Le problème c' est de réaliser une monture car 5 kilos a bout de bras sans vibrer, c' est Astromusclo !!!

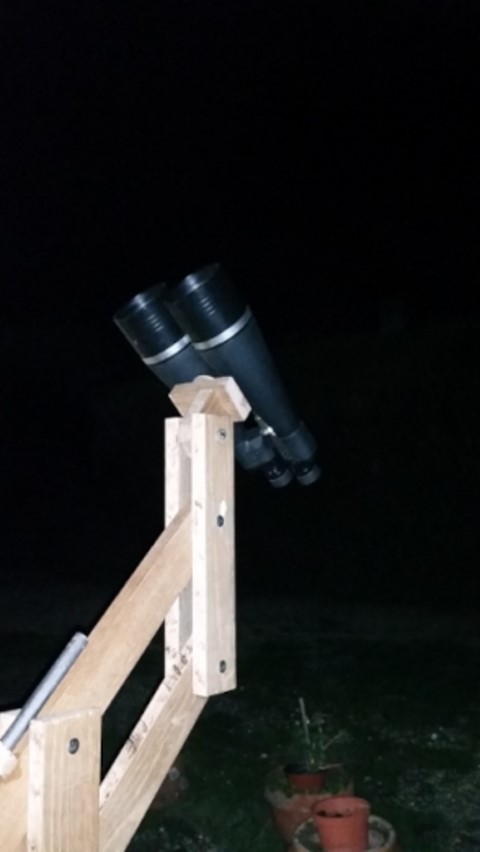

J' ai construit, ce système inspiré par différentes vidéos. Chêne obligatoire, pour supporter les 5 kilos des jumelles 25x100.onstruit ce pied qui permet aux enfants de visionner sans dérègler.

Le bois a souffert, le poids et l'encombrement était trop important. Les 25x100 sont très loudes, je reflechis à un autre système a partir de miroir, ce qui evite des contorsions nuisibles à une bonne visibilité. La difficulté est de trouver des mirois de bonne qualité.

Je vais m' inspirer du système suivant:

Binocular and mirror mount

Je reflechis a modifier ces jumelles pour les rendre "ASTRO compatibles". Mon idée: supprimmer prismes et oculaires et remplacer par un renvoi coudé et un porte oculaire avec un oculaire zoom.
